电力电容器和串联电抗器的作用是什么?


发布时间:

2021-09-15

电容器配套设置的串联电抗器是为了限制合闸涌流和限制谐波两个目的,串联电抗器限制合闸涌流的作用非常浅显,不言而喻。但是限制谐波的原理我们需要解释一下:所谓谐波,是指电网运行中存在的与工频频率不同的电磁波。

   电容器配套设置的串联电抗器是为了限制合闸涌流和限制谐波两个目的,串联电抗器限制合闸涌流的作用非常浅显,不言而喻。但是限制谐波的原理我们需要解释一下:所谓谐波,是指电网运行中存在的与工频频率不同的电磁波。我国电网使用50Hz频率,波形按正弦规律变化的三相对称的电源,而谐波(主要是指高次谐波),如3次,5次,7次。。。的存在,将对电网工频的波形造成影响,使其不再是正弦波,而是波形发生畸变的非正弦波。电容器厂家小编分享:波形的畸变会危机电气设备的安全运行,造成继电保护和自动装置的误动,会影响电力用户的产品质量,甚至会影响我们家用电器的正常使用,因此消除和抑制谐波,做为一项课题日益受到有关部门的重视。

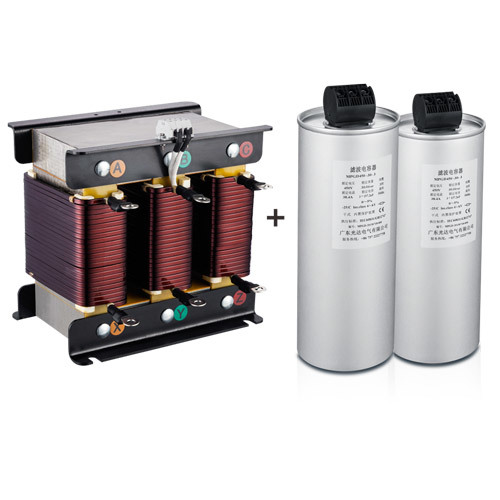

容抗组件

   电容器厂家小编分享:电网在运行时不可能没有谐波,很多电气设备和用电设备在运行时都会产生谐波,只不过一般情况下对电网波形影响不大,不会危及正常的供电和用电,但某些情况则不同,如变压器铁心饱和、电弧炉炼钢,大型整流设备,都会对电网带来严重的谐波干扰,影响供电质量,因此必须加以治理。
   电容器厂家小编提醒:为了回避谐波的影响,必须采取消除谐波影响的措施,其中一条重要的措施就是在电容器回路中串联一定数值的电抗器,即造成一个对n次谐波的滤波回路。

   电容器厂家小编分享:在实际运行中,3次,5次,7次谐波分量往往偏高,是电容器滤波回路的主要目标。所谓3次,5次,7次。。。谐波,指的是谐波的频率相当于工频的3倍、5倍或7倍。当串联电抗器的n次谐波感抗与电容器的n次谐波容抗相等时,即nwL=1/(nwC)时构成串联谐振条件,则母线的n次谐波电压被抑制得干干净净。
