铜排电缆发热怎么办？无功补偿布局优化让温度从 120℃降到 80℃ 火车底盘车间 300 米长线电压难题：就地补偿 + 采样点前移解决方案
发布时间：
2021-09-15
企业铜排电缆发热、末端电压低？分享真实案例：某 3150KVA 变压器企业因无功补偿布局不当，水平母排温度达 120℃，曾引发短路停产。通过将无功补偿柜与出线柜位置互换，负载柜居中布局，母排温度直降 40℃，损耗降低 60%。
一、企业电气系统常见痛点：铜排发热与电压偏低的根源
在服务企业过程中发现，部分企业存在铜排电缆温度过高（如水平母排温度达 120℃）、末端电压偏低（如焊接设备电压跌至 330V）等问题，其中无功补偿布局不当是重要诱因。以某 3150KVA 变压器企业为例，其三条钢丝淬火生产线因传统布局（无功补偿柜置于进线柜与出线柜之间）导致母排电流分布不均，叠加 30% 以上的谐波干扰，实际发热量较计算值增加 50%，曾引发主铜排烧熔、相间短路事故，造成 2 天停产损失。
二、布局优化方案：从 “传统设计” 到 “负载居中” 的革新
- 原布局缺陷：常规设计将无功补偿柜居中，导致负载的有功与无功电流均由左侧母排提供，母排电流峰值超 5000A，单柜损耗达 500W 以上。
- 改进方案：将无功补偿柜与出线柜位置互换，使负载柜居中，水平母排规格（4 根 120×10 铜排）与长度不变。改造后：
- 母排中间电流从 5000A 降至 1000A，损耗降低 60%，总发热量从 3000W 降至 1269W；
- 母排温度从 117℃降至 80℃以下，房间温度下降 5-7℃，热缩管爆裂问题消失。
三、技术原理：电流分布与损耗的核心逻辑
- 电流分布优化：传统布局中，无功电流与有功电流集中于左侧母排，而优化后负载电流由两侧母排分摊（如右图所示），避免局部过载。
- 谐波与集肤效应影响：当谐波含量超 30% 时，铜排实际发热量因集肤效应增加 50%，需通过布局调整降低电流密度。
四、工程建议：从案例到系统性解决方案
- 设计阶段：需提前计算有功 / 无功电流分布，避免依赖经验图例，尤其在变压器负载率超 90% 的重负载场景。

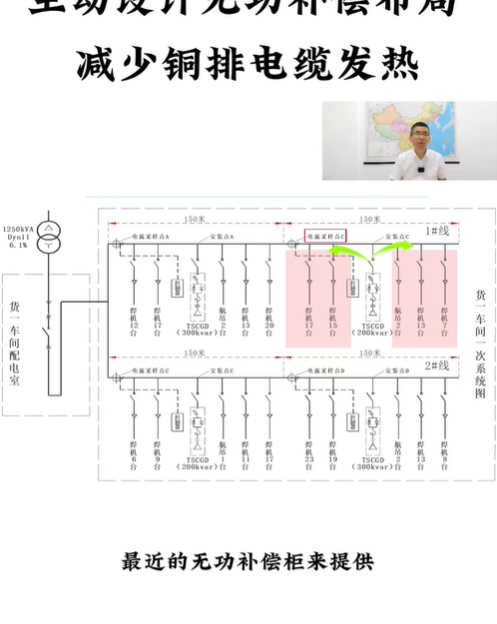

- 就地补偿策略：如火车底盘车间（300 米长）可采用 “分区补偿 + 采样点前移” 方案，将补偿柜靠近负载（如 C 点），并将采样点提前 70-80 米，确保无功电流就近供给，解决末端电压低问题（如焊接电压稳定在 380V）。
五、结语
无功补偿布局优化不仅能降低铜排电缆发热风险，还能提升系统稳定性与电能质量。企业可通过专业计算与布局调整，实现从 “事后维修” 到 “事前预防” 的转变，减少停产损失与安全隐患。
