变频器谐波超标怎么办？变频器谐波怎么降？出口设备变频器谐波怎么达标？4 大方案全解析
发布时间：
2021-09-15
出口设备变频器谐波怎么达标？变频器节能却带来谐波污染？2.2kW 小功率设备谐波高达 120%，55kW 设备也有 30%！本文详解进线电抗器、APF 等 4 种方案，教你用最低成本把谐波降到 3%-8%，附功率与方案匹配表。
在工业自动化领域，变频器的广泛应用在实现节能的同时，也带来了严峻的谐波污染问题。针对不同功率段、不同应用场景提供针对性的治理方案，帮助企业在满足能效要求的同时，解决谐波引发的电网污染与设备故障问题。
一、变频器谐波产生的本质与特征
1. 整流电路的谐波根源
变频器主电路中的二极管整流模块属于非线性负载，其工作时会将正弦波电流畸变为 "双驼峰" 波形。以 55kW 变频器为例，当负载率达 70% 时，谐波电流含量通常在 30%-35%；而 2.2kW 小功率变频器在负载率低于 50% 时，谐波含量甚至可达 80%-120%。这种谐波电流会导致：
- 功率因数降低至 0.8-0.9
- 电网电压畸变
- 相邻设备误动作
2. 功率与谐波的非线性关系
- 大功率场景：55kW 以上变频器，负载率越高谐波含量越低（因等效阻抗变化）
- 小功率场景：2.2kW 变频器轻载时，谐波电流绝对值虽小，但占比极高（如风扇最小档时谐波含量达 20%）
二、分级治理方案与技术对比
1. 基础方案：进线电抗器（性价比首选）
- 技术参数：推荐电抗率 2%-4%（3%-4% 为成本与效果平衡点）
- 治理效果：谐波电流降至 25%-35%
- 附加价值：降低电流变化率 d (i)/d (t)，保护整流器件
- 选型要点：明确温升要求，避免低价劣质产品
2. 进阶方案：直流电抗器
- 配置逻辑：阻抗为进线电抗器的 2-3 倍
- 效果范围：谐波电流降至 25%-40%
- 应用建议：仅适用于大功率变频器，且效果弱于进线电抗器

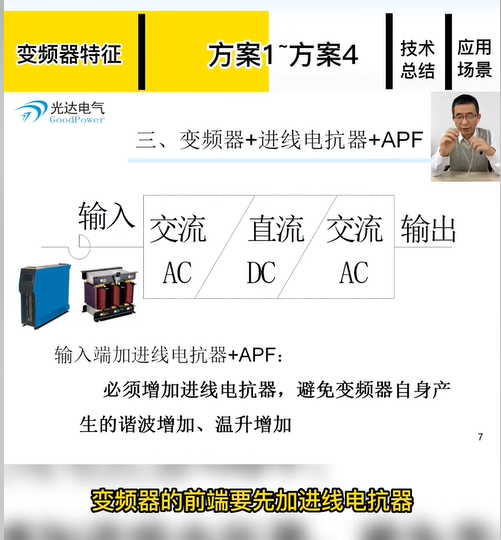

3. 深度方案：有源滤波器（APF）+ 进线电抗器
- 组合优势：先通过电抗器提升系统阻抗，再由 APF 动态补偿
- 理想效果：谐波电流降至 3%-10%
- 注意事项：
- APF 自身损耗达 3%，需评估长期运行成本
- 禁止单独使用 APF，必须搭配进线电抗器，否则会加剧变频器温升
4. 高端方案：设备级无源滤波器
- 结构设计：双电抗器 + 滤波通道组成宽频滤波器
- 卓越效果：谐波电流降至 3%-8%，功率因数同步提升
- 适用场景：石化、半导体、轨道交通等对谐波敏感领域
- 典型案例：5 次谐波含量从 27% 降至 4% 以下，电流幅值降低 7%-8%
三、场景化选型决策矩阵
| 应用场景 | 推荐方案 | 成本区间 | 治理精度 |
| 10kW 以下小功率设备 | 进线电抗器（2%-4% 电抗率） | 低（千元级） | 谐波降 30%+ |
| 10-55kW 工业通用设备 | 进线电抗器 + APF | 中（万元级） | 谐波降 90%+ |
| 大功率恒载设备（如风机） | 直流电抗器 + 无源滤波 | 中高 | 谐波降 80%+ |
| 高端精密场景（半导体） | 设备级无源滤波器 | 高（十万元级） | 谐波降 95%+ |
四、行业实施建议
- 成本优先策略：10kW 以上变频器项目初期即加装进线电抗器，可降低后期 70% 治理成本
- 标准合规导向：出口欧美项目需满足 IEC 61000-3-2 等谐波限值标准，必须采用设备级滤波
- 综合方案设计：工业企业可采用 "部分进线电抗器 + 集中 APF" 的混合方案，兼顾性价比与治理效果
五、谐波治理效果可视化对比
| 治理措施 | 滤波前谐波含量 | 滤波后谐波含量 | 功率因数提升 |
| 无治理 | 30%-120% | - | 0.8-0.9 |
| 进线电抗器 | 30%-120% | 25%-35% | 0.92-0.95 |
| 进线电抗器 + APF | 30%-120% | 3%-10% | 0.98+ |
| 设备级滤波器 | 30%-120% | 3%-8% | 0.99+ |
