三相不平衡治理方法


发布时间:

2021-09-15

广东光达电气股份有限公司10年为1000多家用户,定制电能质量无功补偿和谐波治理解决方案,专业生产高低压自动补偿滤波装置 ,低压动态型滤波补偿装置,零线电流吸收器,设备级滤波器, 低压动态型电容补偿装置,智能电容补偿器,晶闸管投切开关, 补偿电容器, 滤波电抗器,无功补偿控制器, 滤波补偿模块。免运费订购专线:18028173863



三相电流不平衡现状

1、经济发展,家电增加,居民用电负荷结构发生重大变化,用电量和用电设备种类显著增加,尤其是单相用电设备。

2、负载的不对称是三相不平衡的主要原因。民用低压负载通常是单相的,电脑、照明、空调、洗衣机、电磁炉等,因此很难确保相间平衡。不平衡率可达50%以上。

3、、配网的长期三相不平衡运行将导致增加变压器损耗、降低变压器出力、降低电动机有功出力、增加配电线路的损耗、末端电压不平衡和偏低等问题。

4、、目前治理配电变压器三相不平衡措施主要有:采用ZN接法变压器,负荷转供、通过线路跨接电容、低压SVG静止无功发生器等。

当前治理三相不平衡主要措施

1、均衡单相负荷,使负荷分布尽量平衡,难以实现动态调整。

2、将不对称负荷尽量联接在短路容量较大的系统,受系统限值。

3、对不平衡负荷采用特种变压器单独供电,成本高。

4、仅在相间跨接电容器,形成以负荷转移,效果难以达标。

5、采用无功补偿装置和ZN曲折型变压器,实际效果差,ZN变压器起不到应有效果。

6、采用低压SVG静止无功发生器,靠发出或吸收有功、无功来实现相序平衡,效果非常好,成本较高,可靠性有待提高。

装置技术特点

1、不改变末端ABC相序(3相水泵可以用)。

2、不平衡装置自身损耗要小。

3、长期的可靠性。

4、治理不平衡、同时兼顾无功补偿。

5、模块化设计。

基础原理

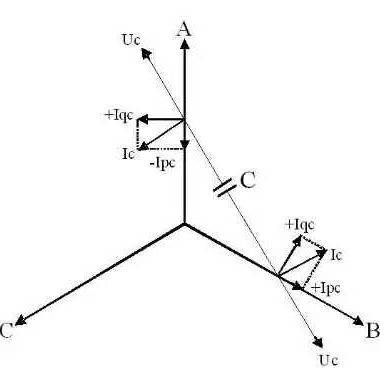

在相线与相线之间跨接电容,具有在相线之间转移有功的能力

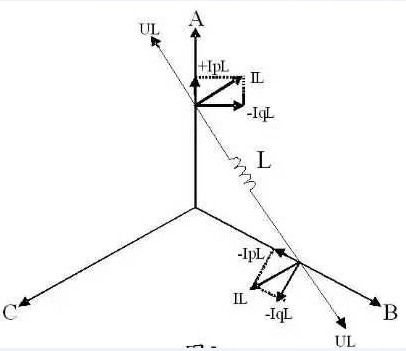

在相线与相线之间跨接电感,具有在相线之间转移有功的能力

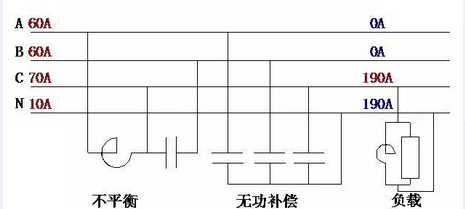

原理图

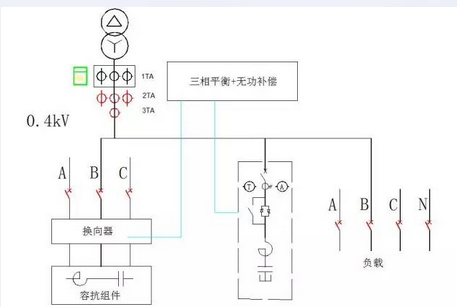

电气接线示意图

技术参数

单个模块:60A(20A+40A组合)

例如:A相负载电流100A,投入40A不平衡模块,A相有功电流降低40A

应用场合

1、平衡模块单独安装在户外箱体,悬挂台区杆上(用于台区已安装综合配电箱(含无功补偿)改造)。

2、平衡模块+无功补偿一起安装在户外箱体,悬挂台区杆上(用于无功补偿不足并已经安装综合配电箱改造)。

3、平衡模块+无功补偿+开关+计量一起安装在台区的新型综合配电箱(JP柜)中(用于新增项目)。

新型综合配电箱具备:负载分配、电能计量、无功补偿、三相不平衡治理。
