【项目播报】广州某家居厂采用光达低压动态滤波补偿装置产品,提高功率因数,吸收零线上电流
发布时间:
2021-09-15
广州某家居厂低压配电室内一台额定容量为2000kVA的变压器,供电电压为10/0.4kV。其主要负载为厂房照明线路、食堂用电、吸尘机等。变压器低压配电系统中出现零线铜排发热、异响现象,且低压侧功率因数过低,另外发现系统中含有大量的谐波,严重影响正常用电生产。 用电概括 广州某家居厂低压配电室内一台额定容量为2000kVA的变压器,供电电压为10/0.4kV。其主要负载为厂房照明线路、食堂用电、吸尘机等。变压器低压配电系统中出现零线铜排发热、异响现象,且低压侧功率因数过低,另外发现系统中含有大量的谐波,严重影响正常用电生产。 设计方案 设计1套低压动态滤波补偿装置TSVGGD进行升级改造,目的提高功率因数,滤除特征次谐波,吸收零线上电流,保证设备正常用电生产。 效果分析 通过低压动态滤波补偿装置TSVGGD投入运行后,变压器零线电流从403A降低至95A,系统功率因数由0.79提升至0.98,3次电流谐波畸变绝对值从133A降低至0.4A,,零线电流滤除效果达到76%,效果显著,特征次谐波含有量大幅降低,提高功率因数,改善客户电能质量问题,节省约10%的电费。 运行数据 光达电气旨在未用户分析问题并解决问题,针对不同的问题,光达电气会给出量身定做的无功补偿解决方案。

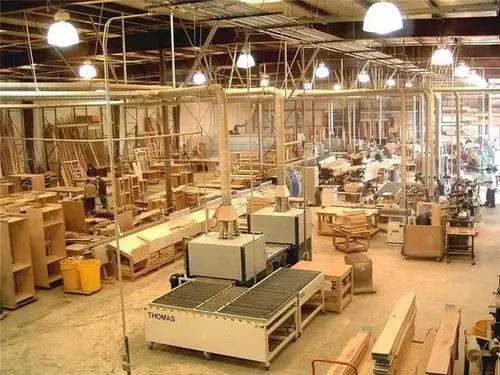

广州某家居厂2002年创立以来,已在全国多城建立了超2000家经销商门店,为千万的消费者提供优质服务。
用电概括
广州某家居厂低压配电室内一台额定容量为2000kVA的变压器,供电电压为10/0.4kV。其主要负载为厂房照明线路、食堂用电、吸尘机等。变压器低压配电系统中出现零线铜排发热、异响现象,且低压侧功率因数过低,另外发现系统中含有大量的谐波,严重影响正常用电生产。
设计方案
设计1套低压动态滤波补偿装置TSVGGD进行升级改造,目的提高功率因数,滤除特征次谐波,吸收零线上电流,保证设备正常用电生产。
效果分析
通过低压动态滤波补偿装置TSVGGD投入运行后,变压器零线电流从403A降低至95A,系统功率因数由0.79提升至0.98,3次电流谐波畸变绝对值从133A降低至0.4A,,零线电流滤除效果达到76%,效果显著,特征次谐波含有量大幅降低,提高功率因数,改善客户电能质量问题,节省约10%的电费。

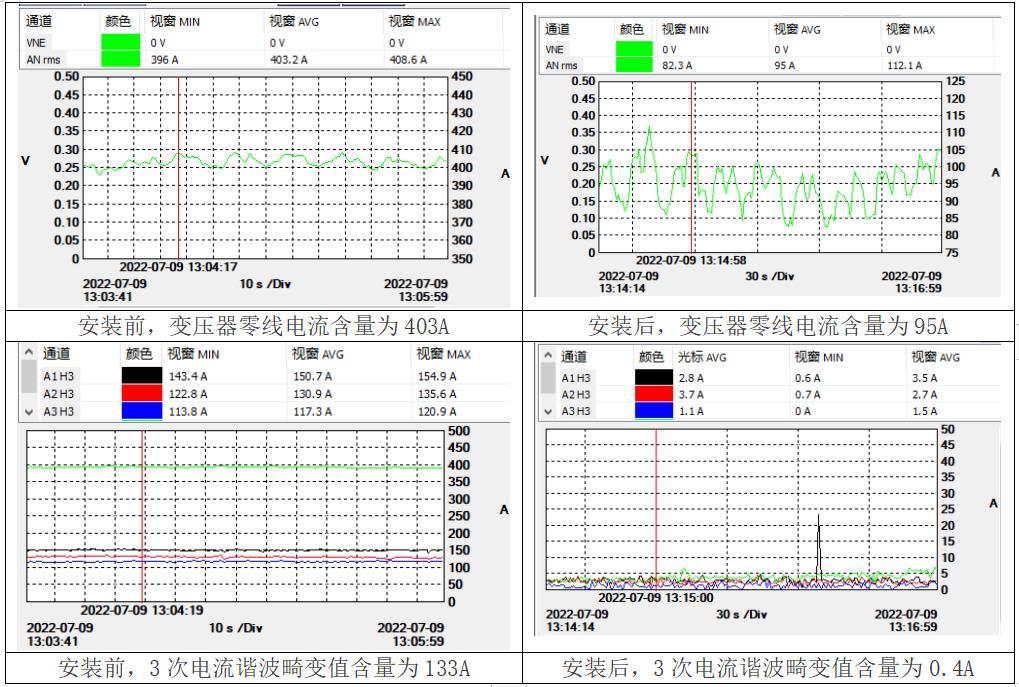

运行数据
光达电气旨在未用户分析问题并解决问题,针对不同的问题,光达电气会给出量身定做的无功补偿解决方案。
