公司介绍
广东中鹏新能科技有限公司位于中国佛山，是一家集科研设计、加工制造、施工安装与调试 一体化服务的专业锂电池材料烧结设备公司。公司主要产品包括辊道窑、回转窑、箱式炉及 自动化匣钵搬运处理系统，面向国内锂电池材料制造商。
现场情况
现有2台额定容量2500kVA变压器，电压等级10kV/0.4kV，每台变压器下的辊道窑由3个配电开关进行控制，出现功率因数较低和存在谐波问题；
解决方法

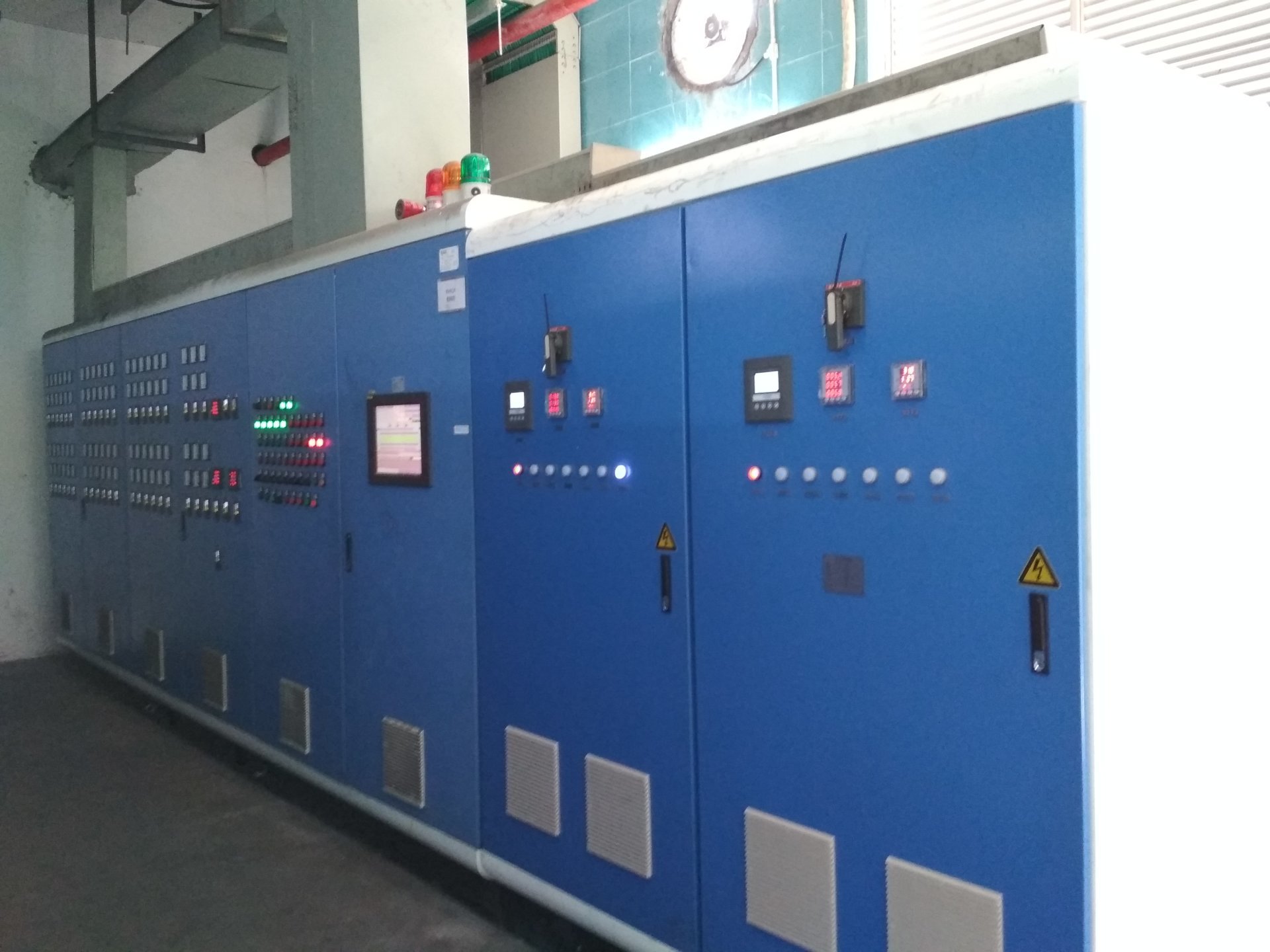

根据工程经验在原补偿柜进行升级，采用光达电气的智能滤波补偿模块+有源滤波模块替换纯电容无功补偿器件。提供的TSVGGD装置解决电能质量问题的新型电力电子装置，该装置有源滤波器（APF）、智能滤波补偿模块，采用智能算法进行控制，对无功功率、三相负荷不平衡、谐波具有综合补偿能力，在补偿无功功率、三相不平衡、谐波等方面有着优越的表现。
智能滤波补偿模块主要特点
模块集刀熔开关、可控硅、电容器、电抗器、监控保护系统一体的产品。
采用无触点过零触发实现电路控制的晶闸管，进行投切电容器组，减少合闸涌流。
采用7%串联电抗器，抑制合闸涌流和防止谐波谐振事件的发生。
电容器采用额定电压480V，提高其端电压，运行稳定可靠。
每台模块独立保护措施：风机散热、电容器温度、电抗器温度、晶闸管温度，过电流，过电压及缺相保护功能。
每台模块独立显示，且远程实时监控数据：电容器温度、电抗器温度、晶闸管温度，三相电流值及异常故障信息。
每台模块采用金属外壳，具有防爆功能。
运行效果
功率因数A相0.6213，B相0.5967，C相0.6395（投入前）
功率因数A相0.9473，B相0.8737，C相0.9623（投入后）
谐波电压畸变率A相8.860%，B相8.440%，C相9.329%（投入前）
谐波电压畸变率A相4.774%，B相3.979%，C相4.289%（投入后）
效果说明
电压数据：电压总谐波畸变率在设备投运后由8.8%降低至4.3%；
功率数据：设备投运后位移功率因数由0.62提高至0.94。
