案例分享|【新材料行业】实例说明低压电容补偿柜帮用户解决功率因素低及谐波大问题


发布时间:

2021-09-15

客户名称:贝特瑞(江苏)新材料科技有限公司 谐波负载:辊道窑 使用场所:低压配电系统 采购设备:低压自动无功补偿兼消谐装置TSCGD(低压电容补偿柜) 低压电容补偿柜设计方案 每台变压器低压侧配有3面补偿柜,针对需方的情况以及检测的数据,对变压器下的补偿进行拆除改造升级。各安装1套低压自动无功补偿兼消谐装置(低压电容补偿柜),解决需方的功率因数及谐波问题,提高功率因数,滤除特征次谐波,改善用电质量

客户名称:贝特瑞(江苏)新材料科技有限公司

谐波负载:辊道窑
使用场所:低压配电系统

采购设备:焊机专用型滤波补偿装置TSCGD低压电容补偿柜

项目背景

    贝特瑞(江苏)新材料科技有限公司成立于2017年1月16日,是深圳市贝特瑞新能源材料股份有限公司全资子公司。 贝特瑞是全球最大的锂离子电池负极材料供应商,全球唯一拥有负极材料完整价值产业链企业,牵头制定了《锂离子电池石墨类负极材料》、《锂离子电池用碳复合磷酸铁锂正极材料》等多个国家标准。贝特瑞专注于研发与创新,创建了业内首个、规模最大的新能源材料技术研究院,是新能源新材料领域全球领导企业。

用电概括(辊道窑

    根据江苏常州贝特瑞现场测试及了解信息得知,现有2台额定容量2500kVA变压器,电压等级10kV/0.4kV,每台变压器主要负载为辊道窑,每台变压器下的辊道窑由3个配电开关进行控制。辊道窑为典型的非线性负荷,工作过程中产生大量的谐波,谐波频谱以3次、5次、7次为主,大量的谐波严重影响其它用电设备的安全稳定运行。需对其进行谐波治理,避免大量的高次谐波馈入上一级电网,改善用电电能质量。

贝特瑞(江苏)新材料科技有限公司

低压电容补偿柜设计方案

    每台变压器低压侧配有3面补偿柜,针对需方的情况以及检测的数据,对变压器下的补偿进行拆除改造升级。各安装1套焊机专用型滤波补偿装置(低压电容补偿柜),解决需方的功率因数及谐波问题,提高功率因数,滤除特征次谐波,改善用电质量,确保生产用电安全。

低压电容补偿柜果分析

    通过焊机专用型滤波补偿装置TSCGD运行后,功率因数由0.58提高到了0.96,满足保证月平均功率因数在0.91~0.97;3次谐波电流绝对值由130A降到18.5A;5次谐波电流绝对值由255A降到58A;7次谐波电流绝对值由170A降到28.6A;各特征次谐波明显的降低,谐波电流滤除率高达75%,满足GB/T14549-93允许值;总谐波电压畸变率由4.5%降低2.5%,满足国标要求,改善用电电能质量,并且安全运行。

低压电容补偿柜运行数据

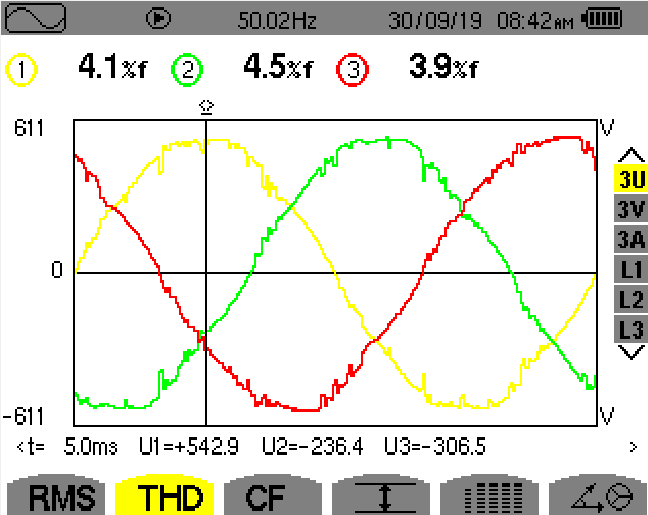

投运前,总谐波电压畸变率为4.5%

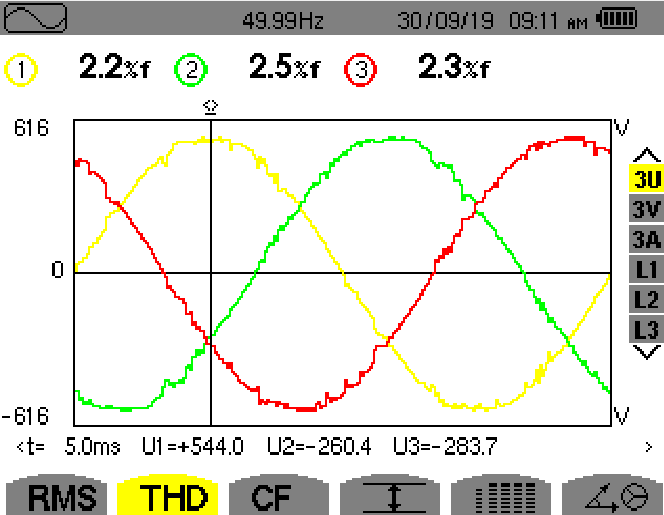

投运后,总谐波电压畸变率为2.5%

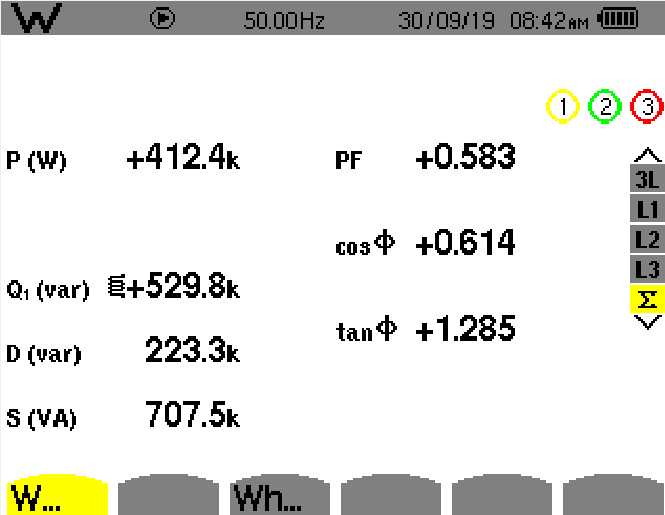

投运前,系统功率因数为0.58

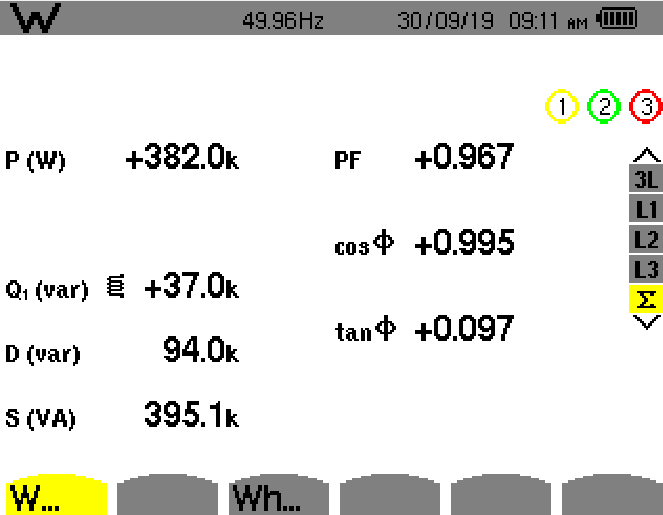

投运后,系统功率因数为0.96
