案例分享|【机械设备】设备级滤波器帮用户解决谐波问题,稳定系统电压


发布时间:

2021-09-15

客户名称:广州番禺速能冷暖设备有限公司 谐波负载:精密仪器 采购设备:设备级滤波器SSFGD 针对该冷水机组设计1套低压设备级滤波器SSFGD,提高功率因数,滤除特征次谐波,稳定系统电压,改善用电质量,确保用电安全。

客户名称:广州番禺速能冷暖设备有限公司

谐波负载:精密仪器

采购设备:设备级滤波器SSFGD

项目背景

    广州番禺速能冷暖设备有限公司是捷丰集团下属公司,主要产品有冷水(热泵)机组:模块化风冷(热泵)机组、模块化水冷(热泵)机组、常规型风冷机组、常规型水冷机组、无油磁悬浮离心式冷水机组;恒温恒湿空调机组:精密恒温恒湿空调机组、普通工业用恒温恒湿空调机组、风机盘管、柜式空调机组、单元式空调组、屋顶式空调机组、组合式空调机组、钎焊板式热交换器。

用电概括(精密仪器)

    广州番禺速能冷暖设备有限公司有1台冷水机组,型号为MTWD120-MV7,额定功率为110kW,运行电流约为180A,电流谐波总畸变率为50%,电压谐波总畸变率为5.5%(高于国标限值5%),主要谐波频谱为5次、7次。

设备级滤波器

设计方案

    针对该冷水机组设计1套低压设备级滤波器SSFGD,提高功率因数,滤除特征次谐波,稳定系统电压,改善用电质量,确保用电安全。

设备级滤波器效果分析

    通过低压设备级滤波器SSFGD装置运行后,电流谐波总畸变含量从50%降低至3.6%,电压谐波总畸变含量从5.5%降低至0.7%,5次电流谐波畸变绝对值从70A降低至2.7A,为用户解决电能质量问题。

运行数据

安装前,电压谐波总畸变含量为5.5%左右

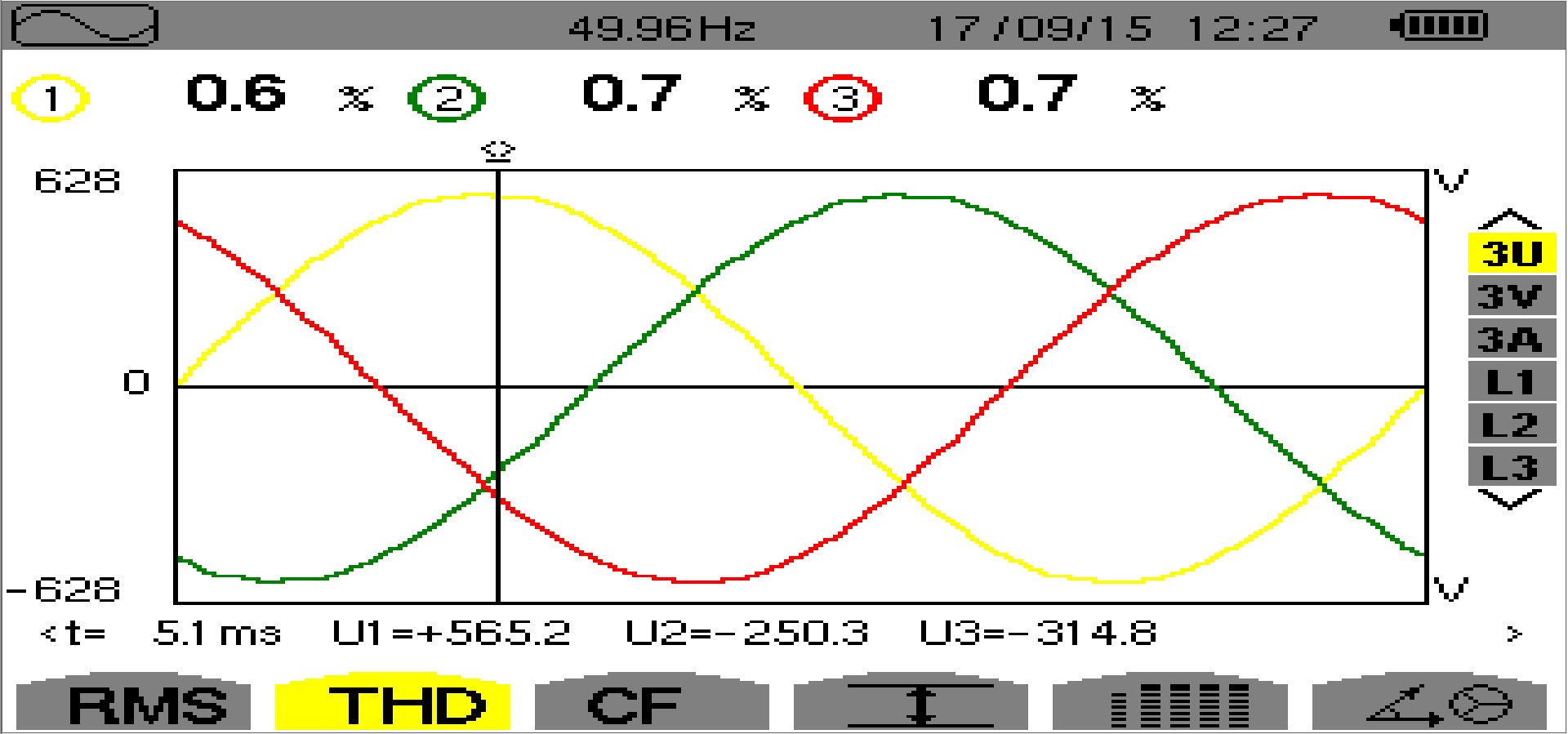

安装后,电压谐波总畸变含量为0.7%左右

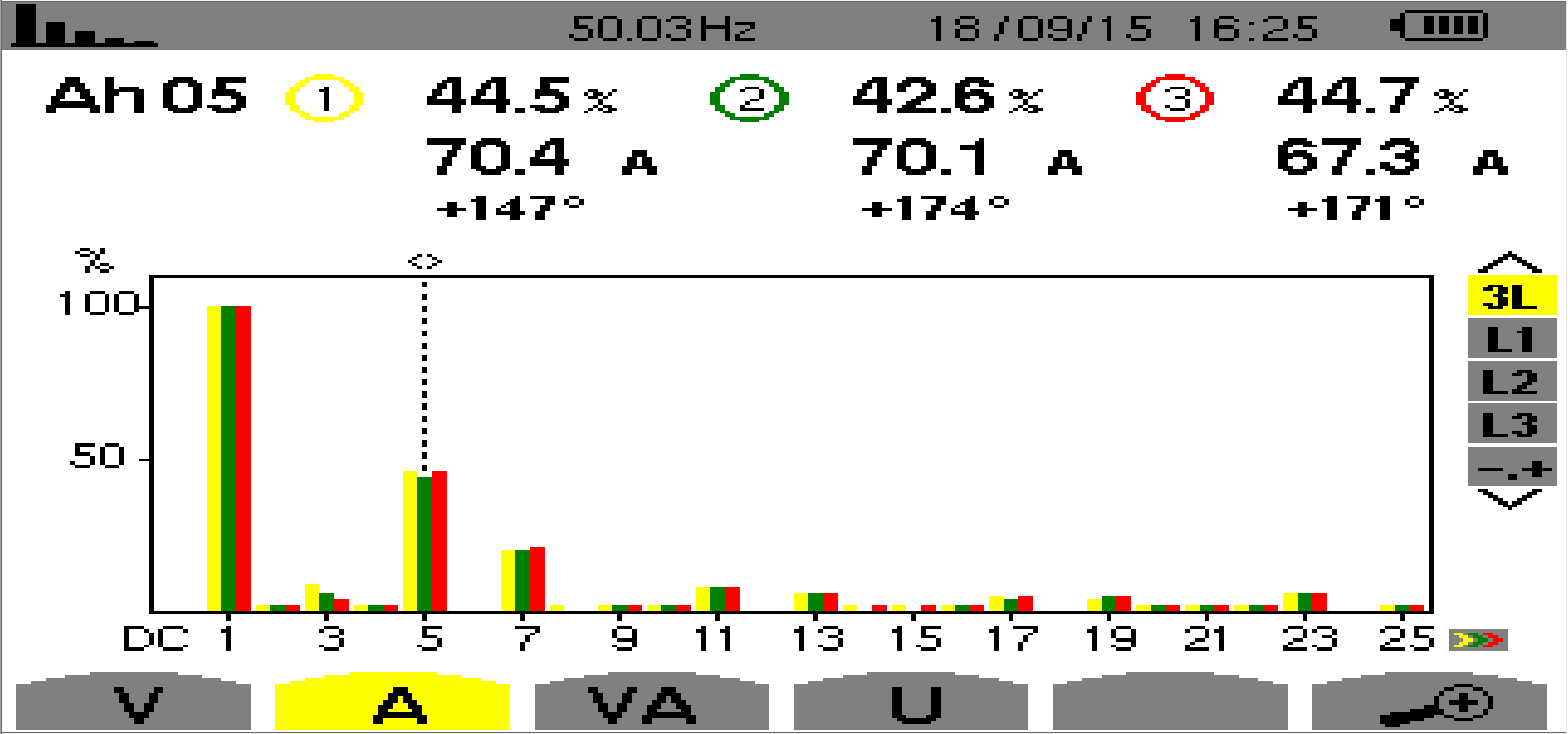

安装前,5次电流谐波畸变值含量为70A左右

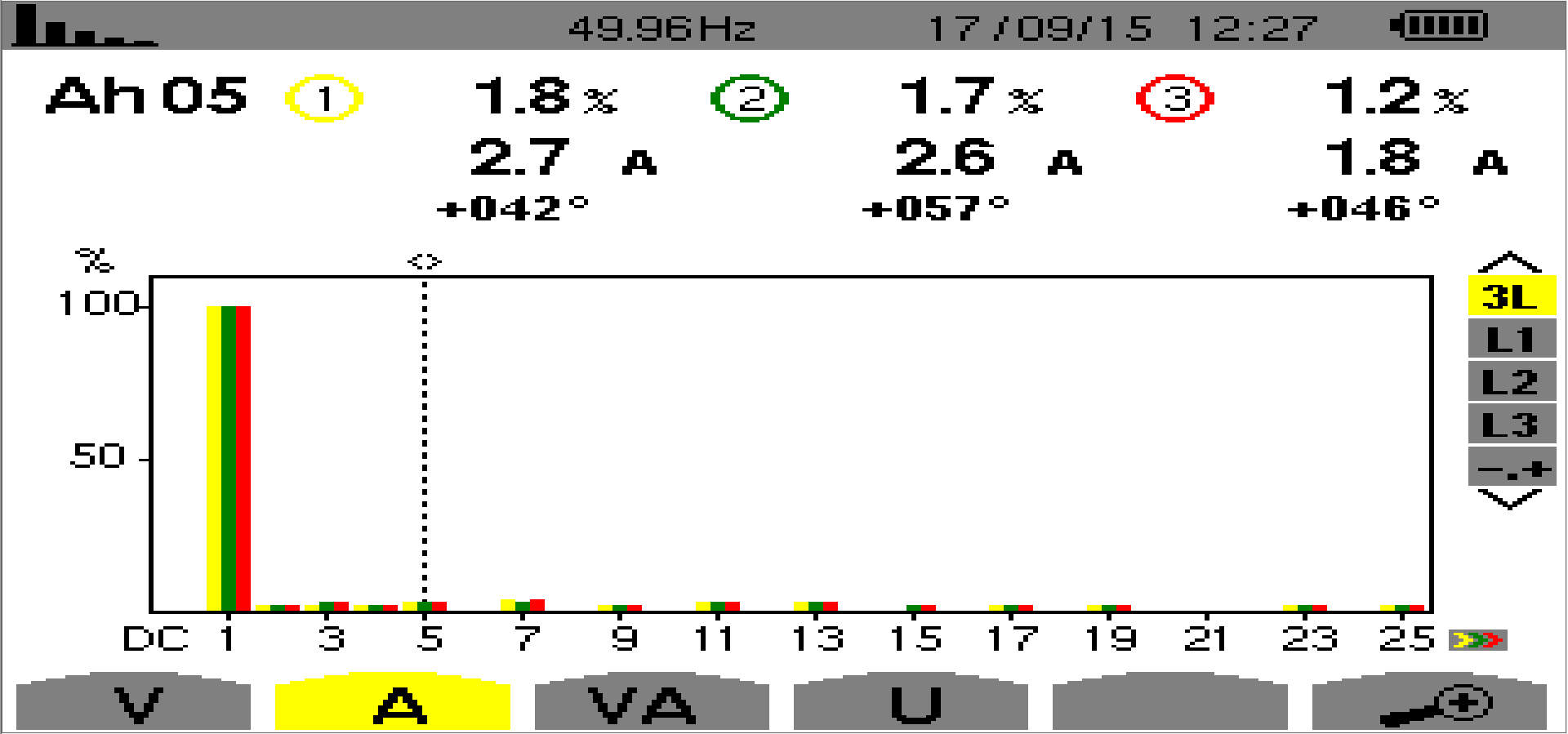

安装后,5次电流谐波畸变值含量为2.7A左右
