案例分享|【铸造行业】实例说明低压电容补偿柜为客户节约电费10%以上
客户名称:博罗巨人机械配件铸造有限公司
谐波负载:中频炉
采购设备:1套低压自动无功补偿兼滤波装置MSFGD(低压电容补偿柜)
项目背景
博罗县巨人机械配件铸造有限公司是一家采用呋喃树脂自硬砂工艺专业生产各类高品质球墨铸铁,各类高牌号灰口铸铁及各类合金铸铁的生产厂家,公司主要生产设备冲天炉,2T中频电炉,树脂砂生产线,抛丸机,消失模生产线等。主要产品是各类生铁大型铸件(1-20吨)、各类机床铸件、机体及高牌号铸件。
用电概括(中频炉)
博罗县巨人机械配件铸造有限公司1台额定容量为2000kVA变压器,电压等级10kV/0.72kV,主要负荷为3T中频炉及5T中频炉,中频炉为典型的非线性用电负荷,工作过程中会产生大量的高次谐波,谐波成份以5次、7次和11次为主,大量的谐波严重影响同母线其它用电设备的安全稳定运行。需对其进行谐波治理,避免大量的高次谐波馈入上一级电网,改善用电电能质量。
设计方案
针对变压器低压侧设计1套低压自动无功补偿兼滤波装置MSFGD(低压电容补偿柜),提高功率因数,滤除特征次谐波,改善用电质量,确保生产用电安全。
低压电容补偿柜效果分析
通过低压自动无功补偿兼滤波装置MSFGD装置运行后,系统功率因数从0.85左右提升至0.95以上,5次谐波电流畸变绝对值从160A降低至29A,7次谐波电流畸变绝对值从80A降低至21A,为用户解决电能质量问题,并节约10%以上的电费。

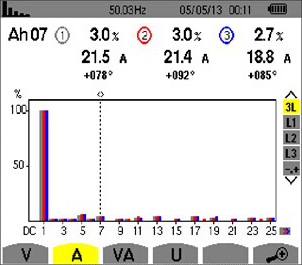

运行数据
|
|
安装前,5次电流谐波畸变绝对值160A左右 |
安装后,5次电流谐波畸变绝对值29A左右 |
|
|
安装前,7次电流谐波畸变绝对值134A左右 |
安装后,5次电流谐波畸变绝对值32A左右 |
光达电气贴心建议:
在光达电气goodpower品牌打造下,我们坚持要对每一个相信我们的用户得到足够价值的回报和反馈,为实现产品质量的稳定,我们要求光达人达到200%的匠心注入,在选料上,我们不容失误,在工艺上,我们不允许偷懒。
尊敬的客户,请您放心我们的工艺和产品及服务,我们将致力成为有价值的低压电容补偿柜厂家和谐波治理厂家。
