案例分享|【政府机构】实例说明有源滤波装置为客户提高功率因数、滤除谐波
客户名称:湖南省质量技术监督局
谐波负载:检验检测设备、中央空调、LED灯及照明和办公设备
采购设备:针对每台变压器设计1套低压有源滤波装置APFGD
项目背景
质量技术监督是以法律法规为准绳,以标准为依据,以技术检验、计量检测为手段,对产品质量进行规范和监督管理的行政活动。质量技术监督工作是一项重要的、综合性的基础工作,其覆盖范围广泛,涉及到工农业生产、工程建设、科学研究、文化教育、医药卫生、环境保护、核安全、国内外贸易、服务行业等国民经济和社会发展的各个领域,人民生活的各个方面。
用电概括(检验检测设备、中央空调)
湖南省质量技术监督局中心配电房中现有3台变压器,10kV/0.4kV。1号变压器额定容量为1000kVA,电压等级为10kV/0.4kV,主要负载为纤维棉麻检验检测设备、LED灯及照明和办公设备;2号变压器额定容量为1000kVA,电压等级为10kV/0.4kV,主要负载为食品检验检测设备、LED灯及照明和办公设备;另外1台变压器额定容量为1600kVA,电压等级为10kV/0.4kV,主要负载为中央空调、LED灯、数据中心及法人数据库;目前面临功率因数低,谐波含量大。
设计方案

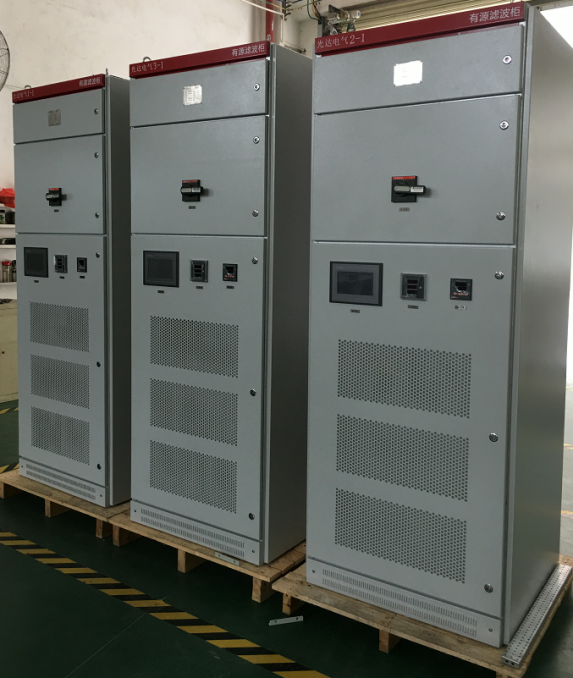

针对每台变压器设计1套低压有源滤波装置APFGD,提高功率因数,滤除特征次谐波,稳定系统电压,改善用电质量,确保用电安全。
有源滤波装置效果分析
通过有源滤波装置APFGD装置运行后,系统功率因数从0.46左右提升至0.95以上,电流谐波总畸变含量从16.8%降低至0.8%,为用户解决电能质量问题。
运行数据
|
|
安装前,系统功率因数0.31左右 |
安装后,系统功率因数0.95以上 |
|
|
安装前,5次电流谐波畸变绝对值250A |
安装后,5次电流谐波畸变绝对值19A |
光达电气贴心建议:
在光达电气goodpower品牌打造下,我们坚持要对每一个相信我们的用户得到足够价值的回报和反馈,为实现产品质量的稳定,我们要求光达人达到200%的匠心注入,在选料上,我们不容失误,在工艺上,我们不允许偷懒。
尊敬的客户,请您放心我们的工艺和产品及服务,我们将致力成为有价值的有源滤波装置厂家和谐波治理厂家。
