【新材料行业】实例说明低压电容补偿柜可以消除大量谐波，提高功率因素

发布时间：

2021-09-15

通过低压自动无功补偿兼滤波装置MSFGD装置运行后，系统功率因数从0.75提升至0.98以上，5次谐波电流畸变绝对值从135A降低至29A,为用户解决电能质量问题，并节约10%以上的电费。

客户名称：佛山市金辉高科光电材料股份公司

谐波负载：变频器
使用场所：低压配电系统

采购设备：1套低压自动无功补偿兼滤波装置MSFGD（低压电容补偿柜）

项目背景

佛山市金辉高科光电材料股份有限公司（简称金辉公司）成立于2006年，注册资本为1381万美元，是国内第一家使用湿法工艺生产锂离子电池隔膜的厂家，国家火炬计划重点高新技术企业，广东省创新型企业，广东省现代企业500强项目。公司研制生产的锂离子电池隔膜以质量稳定、性价比高等优势蜚声国内外市场，打破了长久以来国外产品的垄断，填补了国内空白，产品质量达到国际同类产品先进水平。

用电概括（变频器）

金辉高科低压配电系统中有3台1600kVA的变压器，其中有1台变压器所带的主要负荷为变频器，变频器为典型的非线性负荷，工作过程中产生大量的谐波，谐波频谱以5次、7次为主，大量的谐波严重影响同母线其它用电设备的安全稳定运行。需对其进行谐波治理，避免大量的高次谐波馈入上一级电网，改善用电电能质量。

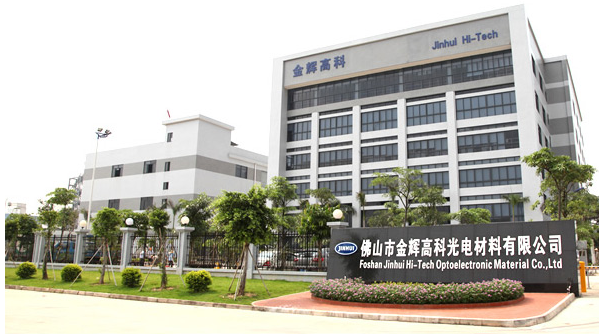

佛山金辉高科公司形象图

设计方案

针对1台变压器低压侧设计1套低压自动无功补偿兼滤波装置MSFGD（低压电容补偿柜），提高功率因数，滤除特征次谐波，改善用电质量，确保生产用电安全。

低压电容补偿柜效果分析

低压电容补偿柜运行数据

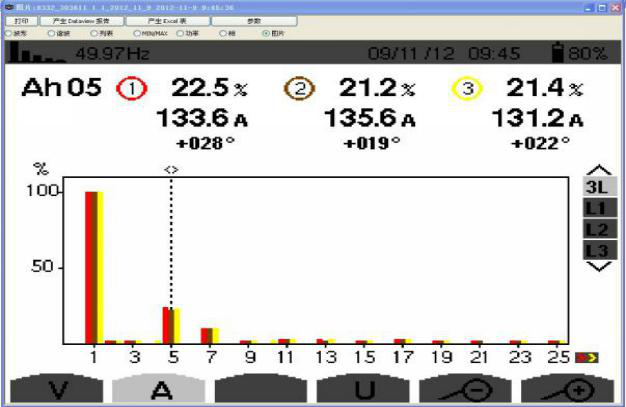

安装前，5次电流谐波畸变绝对值135A左右	安装后，5次电流谐波畸变绝对值29A左右

安装前，系统功率因数0.75左右	安装后，系统功率因数0.98左右
