关于无功补偿,你了解多少?


发布时间:

2021-09-15

无功补偿在改善供电系统中电网的功率因数,减少供电变压器和输电线路的损耗,提高供电效率以及改善供电环境方面发挥着作用。合理选择补偿装置可以最大程度地减少电网损耗,提高电网质量。

无功补偿在改善供电系统中电网的功率因数,减少供电变压器和输电线路的损耗,提高供电效率以及改善供电环境方面发挥着作用。合理选择补偿装置可以最大程度地减少电网损耗,提高电网质量。相反,选择或使用不当可能会导致许多因素,例如电源系统,电压波动和谐波增加。但是您对无功补偿了解多少呢,下面一起学习吧。



1.功率的概念



功率是每单位时间完成的工作量或能量转换的量。



视在功率:视在功率是指发电机产生的总功率,可以分为有功部分和无功部分



有功功率:有功功率是维持电气设备正常运行所需的功率,即将电能转换为其他形式的能量(机械能,光能和热能)的电能。



无功功率:一种无功功率,用于交换电路中的电场和磁场,并用于建立和维持电气设备中的磁场。它不执行外部工作,而是将其转换为其他形式的能量。建立磁场时,所有带有电磁线圈的电气设备都会消耗无功功率。无功功率不起作用,但是为了确保有功功率的传导,必须首先满足电网的无功功率。





2.为什么需要无功补偿



通常情况下,电气设备不仅需要从电源获取有功功率,而且还需要从电源获取无功功率。如果电网中的无功功率供应超过需求,则电气设备将没有足够的无功功率来建立正常的电磁场,这些电气设备将无法在额定条件下运行,并且电气设备的端电压将下降,这会影响电气设备的正常运行。

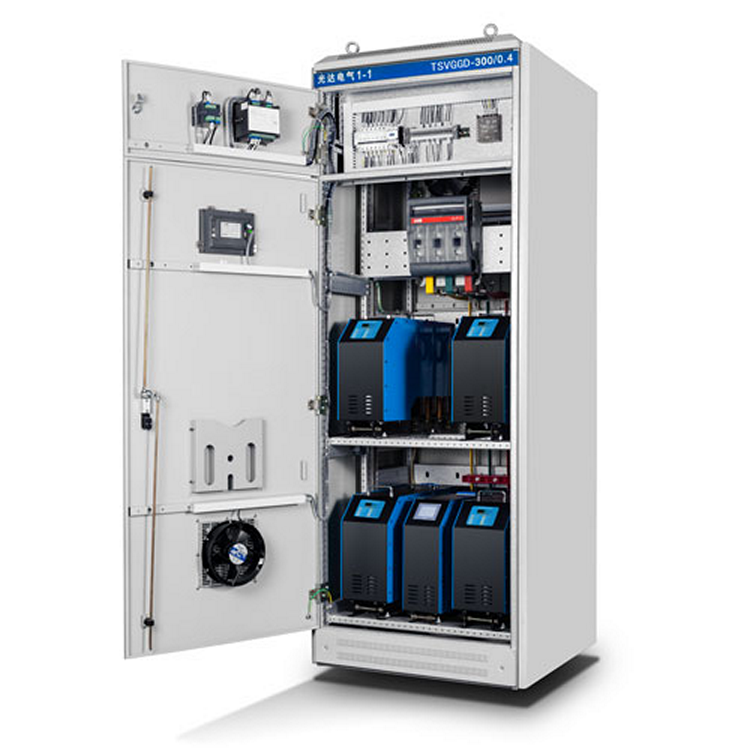

但是,从发电机和高压传输线提供的无功功率远远不能满足负载的需求。因此,应在电网中安装一些无功补偿装置,以补充无功功率,以确保用户对无功功率的需求。只有电气设备才能在额定电压下工作。无功补偿是将设备与容性负载和感性负载并联连接在同一电路中。能量在两个负载之间交换,这样,电感性负载所需的无功功率可以由电容性负载输出功率补偿。
