案例分享|【水泥行业】实例说明低压智能混合滤波装置帮用户解决功率因素低及用电谐波问题

案例分享|【水泥行业】实例说明低压智能混合滤波装置帮用户解决功率因素低及用电谐波问题

客户名称:广东广信青洲水泥有限公司

谐波负载:鼓风机、变频器

采购设备:低压智能混合滤波装置低压电容补偿柜

项目背景

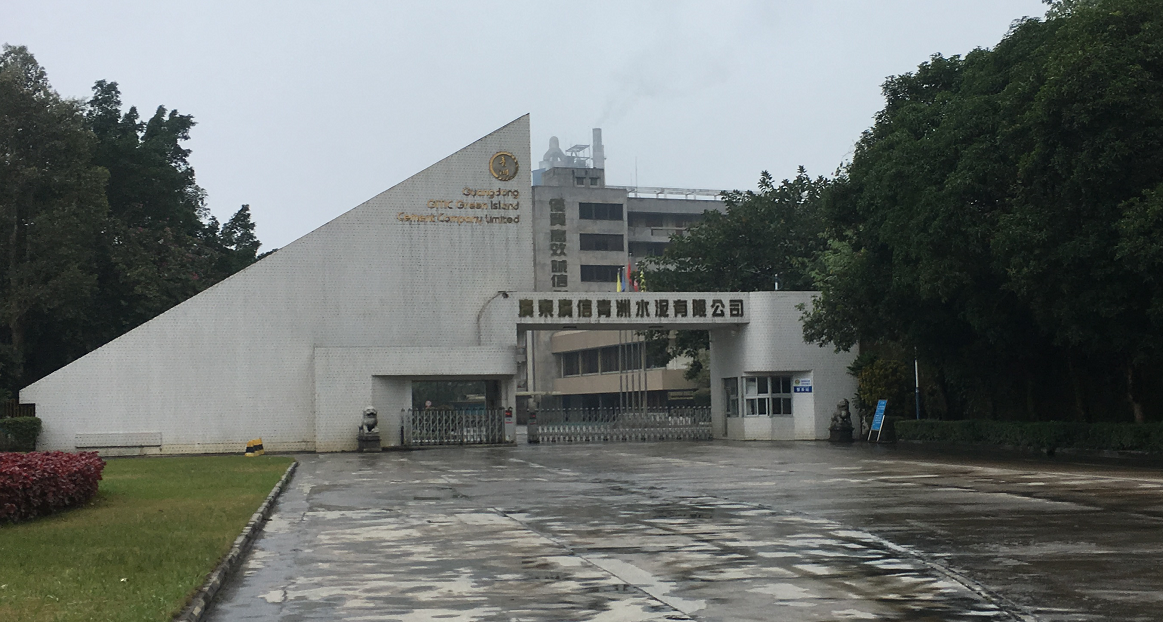

    广东广信青洲水泥有限公司是香港“长江基建集团”成员之一的“青洲英坭(集团)有限公司”于1998年收购原“广东省云浮水泥厂”组建而成的合资公司,年水泥生产能力为100万吨。青洲英坭集团同时在在广州、深圳及珠海配备散装水泥中转站。经营范围包括生产及经营水泥、水泥熟料、散装水泥库、石料、沥青、混凝土、粉煤灰、水泥预制件及沙石和建材产品运输业务(不对社会经营运输业务)。露天开采:水泥用石灰岩(仅限属下分支机构经营)。

用电概括(鼓风机、变频器

    根据广东广信青洲水泥有限公司现场勘查得知,其变压器所带负载正常运行时,原补偿装置运行有大部分电容器、投切开关烧损,功率因数严重不足,而且经之前测试得知现场电流谐波含量在25%左右,严重污染电网及用电电能质量,增加用电损耗及设备发热,有设备运行安全隐患和使用寿命减少情况。

低压电容补偿柜设计方案

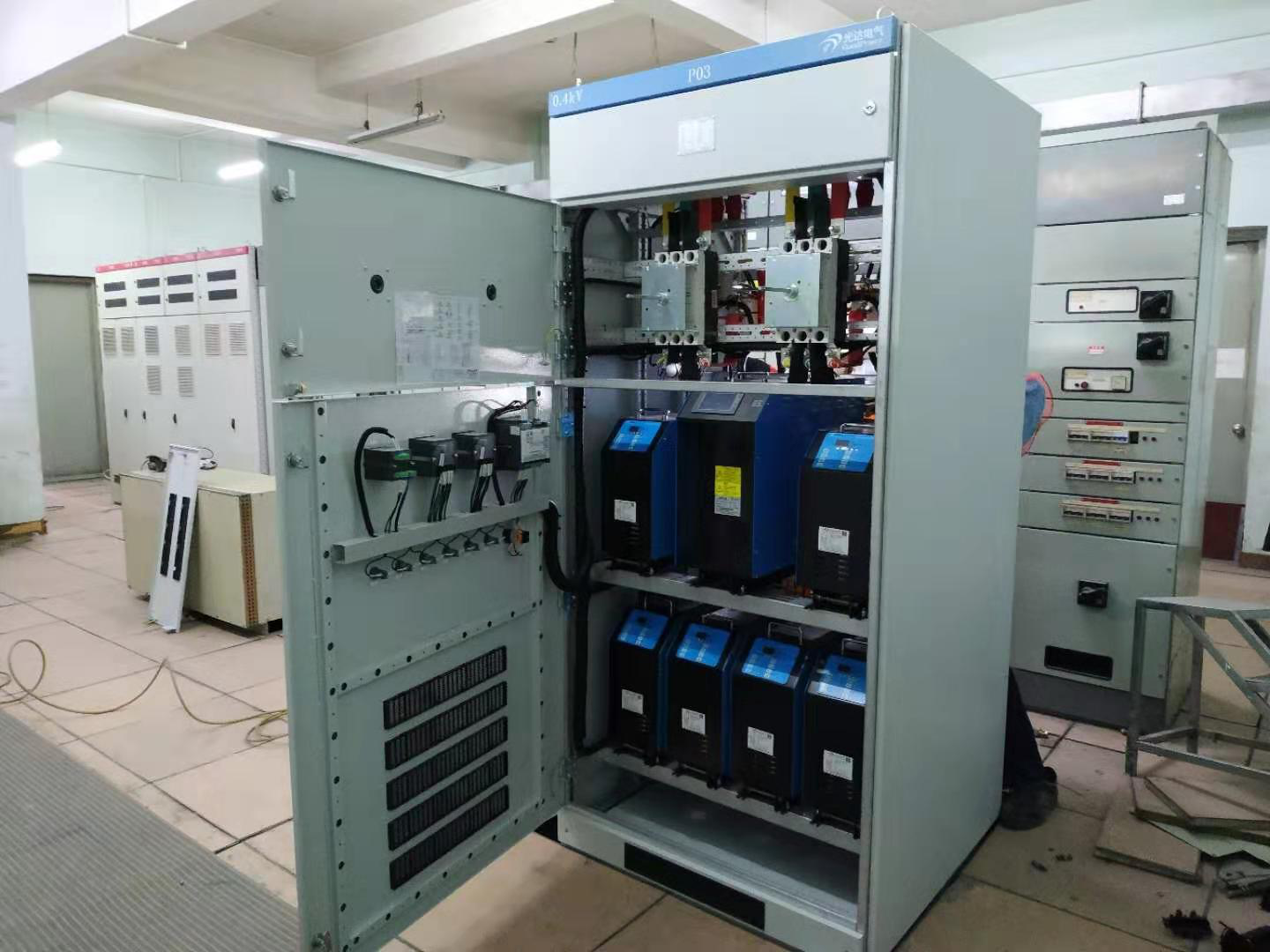

    根据现场技术交流,考虑到62TR01用电的现有情况,我公司决定针对性的采用我司产品:低压智能混合滤波装置(低压电容补偿柜),提供无功补偿,滤除谐波,提高系统电压,解决功率因数低和用电谐波问题,同时减少设备的运行损耗和安全隐患。

低压电容补偿柜果分析

    通过低压智能混合滤波装置TSVGGD运行后,62TR01变压器低压侧系统运行总电流由533A降低至443.2A,降系统无功电流90A左右;电流谐波含有率由22.8%降低至11.3,降低系统谐波电流50%左右;系统运行总电压由387.9V提高到391.5V,提高系统电压3.6V;电压谐波含有率由2.5%降低至1.6%,降低系统谐波电压36%左右;62TR01变压器低压侧系统运行5次谐波电流由100.9A降低至30.4A,滤除5次谐波电流70A左右,5次谐波电流滤除率达70%左右,满足国标要求,改善用电电能质量,并且安全运行。

低压电容补偿柜运行数据





装置投运前,三相电流谐波含有率22.8%;

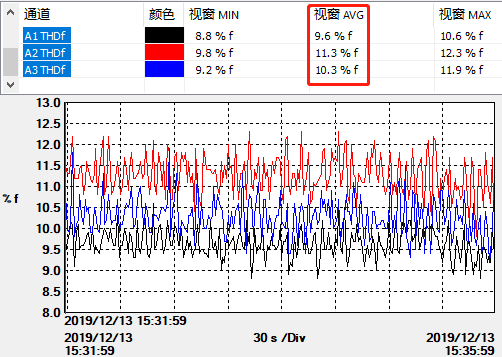

装置投运后,三相电流谐波含有率降低至11.3%,降低系统谐波电流50%左右;

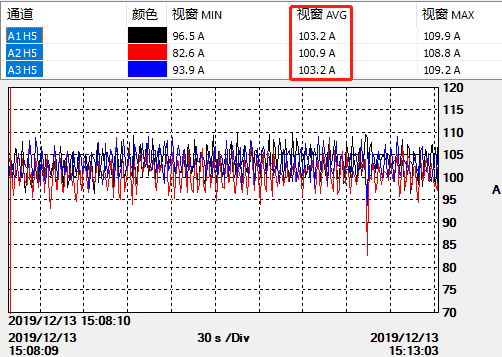

装置投运,系统5次谐波电流100.9A

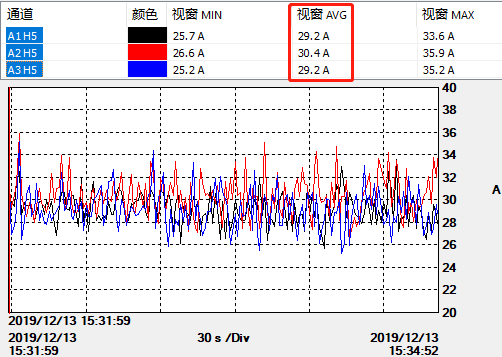

装置投运后,系统5次谐波电流降低至30.4A,5次谐波电流滤除率70%左右;
