案例分享|【广播传媒】实例说明有源滤波装置帮用户解决严重的谐波问题
客户名称：广州广播电视台
谐波负载：UPS电源柜供电
采购设备：有源滤波装置APFGD
项目背景
广州市广播电视台(Guangzhou Broadcasting Network)，(又称:广州台，GZBN)，是广州市委、市政府为配合文化事业单位改革和广电总局对电台、电视台合并的要求而建成的。
用电概括（UPS电源柜供电）
广州市广播电视台配电房中现有1台变压器，其额定容量为630kVA，电压等级为10kV/0.4kV。主要负载为UPS电源柜供电，UPS为典型的非线性负载，其运行时产生大量的5次、7次谐波，影响其他设备稳定运行，急需解决谐波问题，确保用电安全。
设计方案
针对该变压器设计1套低压有源滤波装置APFGD，提高功率因数，滤除特征次谐波，稳定系统电压，改善用电质量，确保用电安全。
有源滤波装置效果分析
通过低压有源滤波装置APFGD装置运行后，电流谐波总畸变含量从21.2%降低至4.4%，5次电流谐波畸变含量从52A降低至3.6A，为用户解决电能质量问题。
运行数据
|
|
|
|
安装前，电流谐波总畸变含量为21.2%左右 |

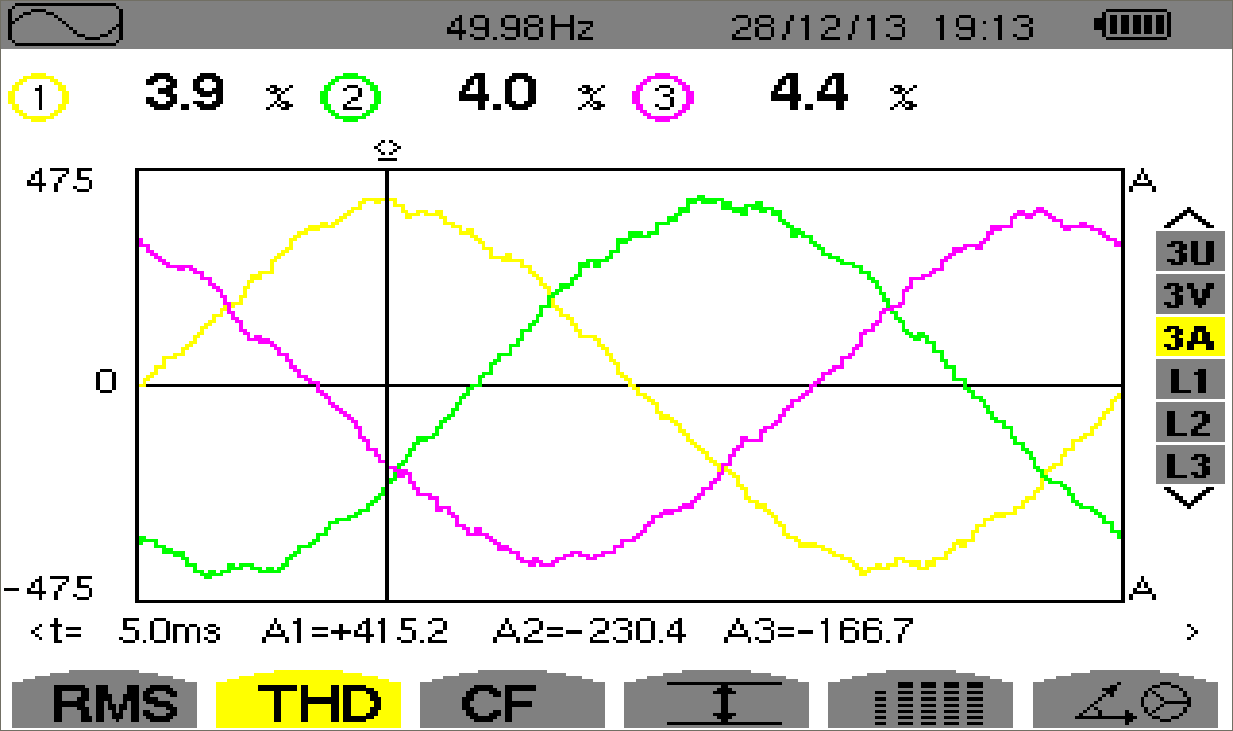

安装后，电流谐波总畸变含量为4.4%左右 |
|
|
|
|
安装前，5次电流谐波畸变绝对值52A |
安装后，5次电流谐波畸变绝对值3.6A |
光达电气贴心建议：
在光达电气goodpower品牌打造下，我们坚持要对每一个相信我们的用户得到足够价值的回报和反馈，为实现产品质量的稳定，我们要求光达人达到200%的匠心注入，在选料上，我们不容失误，在工艺上，我们不允许偷懒。
尊敬的客户，请您放心我们的工艺和产品及服务，我们将致力成为有价值的有源滤波装置厂家和谐波治理厂家。
