晶闸管开关在纯电容补偿与串联电抗器的电容补偿快速投切时的区别是什么?

【摘要】:
市面上的晶闸管开关主要用在纯电容补偿和串联电抗器的电容补偿两种。那么,晶闸管开关在这两种电容补偿方式中有什么区别呢?光达电气为您专业解答。

市面上的晶闸管开关主要用在纯电容补偿和串联电抗器的电容补偿两种。那么,晶闸管开关在这两种电容补偿方式中有什么区别呢?光达电气为您专业解答。

光达电气自主研发生产的晶闸管开关无论共补、分补,均实现真正的实时快速投切,动态响应时间5-20ms,并满足国标GB/T29312-2012要求的动态响应时间≤50ms。

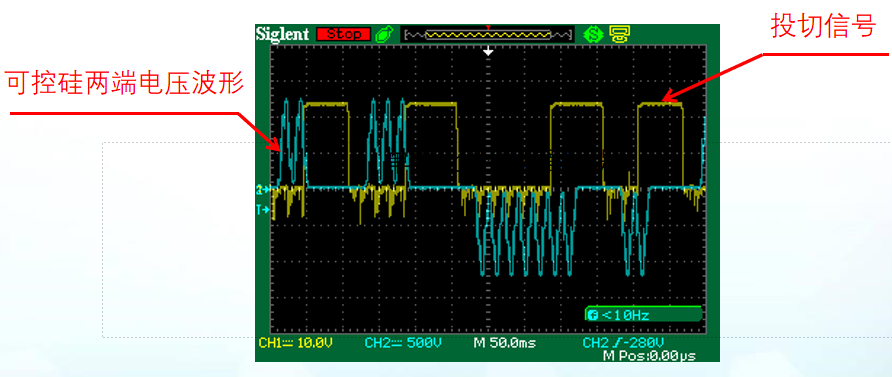

晶闸管开关电容组串联电抗器的非过零投切实测图www.gd96.com 广东光达电气

电容组串联电抗器的非过零投切实测图

晶闸管开关在纯电容补偿与串联电抗器的电容补偿快速投切时的区别主要如下描述:

补偿类别

区别

纯电容补偿

电容上电压等到电源电压,当电容组切除后,可控硅两端电压总有过零点。

串联电抗器的电容补偿

1、由于电容上的电压与电抗器上的电压反相,但是二者向量和又必须等于电源电压,所以电容上电压等于电源电压加上电抗电压。

2、由于电容电压高于电源电压,在电容投切后,可控硅两端电压一定时间内没有过零点,时间持续约几秒到十多秒。

晶闸管开关纯电容组和串联电抗器后的电容组电压波形图www.gd96.com 广东光达电气

a图:纯电容组

b图:串联电抗器后的电容组

U1:可控硅两端电压波形

U2:电源电压波形

投切涌流小,实测数据涌流为实际运行电流2倍以下,满足国标GB/T29312-2012要求的电容器投入的瞬间,电容器支路中产生的涌流峰值应小于3倍电容器的额定电流;

晶闸管开关涌流实测图www.gd96.com 广东光达电气

涌流实测图
